Q 1313
Описание

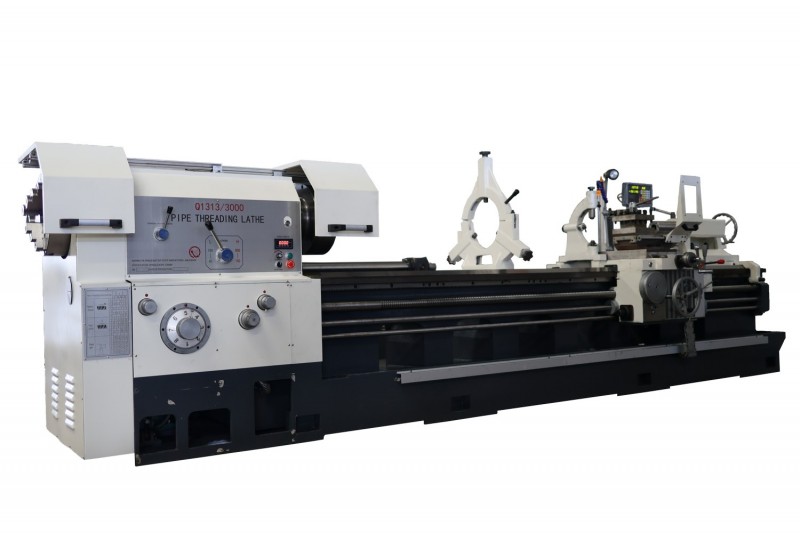

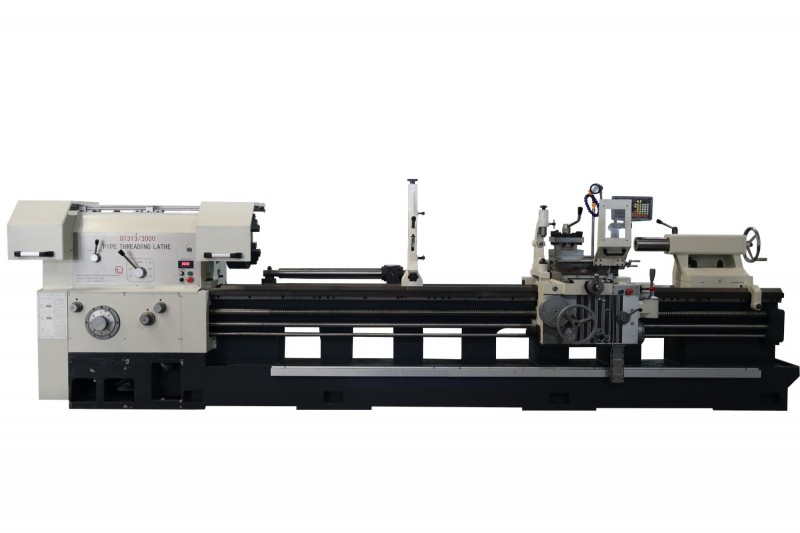

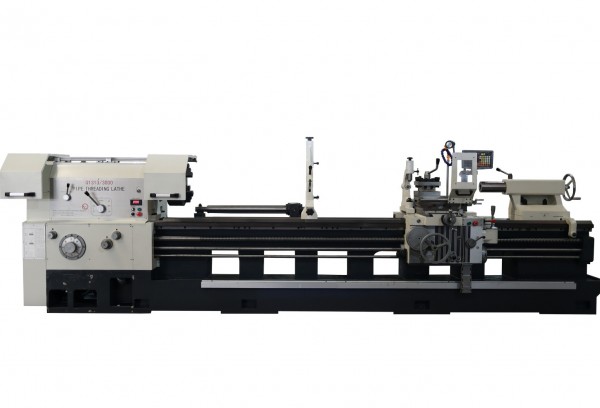

Трубонарезной токарный станок Q1313
Стандартная комплектация:
- С 3-кулачковым двойным ручным патроном (380 мм);
- С 4-позиционным ручным резцедержателем и ручной задней бабкой;
- С цельной литейной станиной;
- Напряжение 380 В/220 В/415 В, 3 фазы.
Дополнительная комплектация:
- Неподвижный люнет, подвижный люнет, задний неподвижный люнет;
- Цифровой индикатор;
- Длина обработки: 2000 мм, 3000 мм, 4000 мм.
Технические характеристики
Скорость:
1
Максимальная длина обработки:
1250 мм
Диапазон труб для нарезания резьбы:
Ø 30-126 мм
Отверстие шпинделя :
135 мм
Высота центра шпинделя:
315 мм
Диаметр пиноли задней бабки:
100 мм
Конус пиноли задней бабки:
Морзе N0.5
Патрон трехкулачковый:
Ø 380 мм
Ход подачи/диапазон по оси Z:
32/0,095-1,4 мм/об.
Ход подачи/диапазон по оси X:
32/0,042-0,7 мм/об.
Скорость быстрого перемещения каретки:
3740 мм/мин
Скорость перемещения поперечного суппорта:
1870 мм/мин
Класс/диапазон метрической резьбы:
22/1-15 мм
Дюймовая резьба класс/диапазон:
T.PI 26/14-1
Макс диаметр обрабатываемой детали над станиной:
630 мм
Макс диаметр обрабатываемой детали над суппортом:
340 мм
Мах длина обрабатываемой детали:
1500 мм
Ширина станины:
550 мм
Диапазон скоростей шпинделя:
Две передачи, 40-180/150-800 мм
Ход пиноли задней бабки:
250 мм
Мощность двигателя шпинделя:
11 кВт
Габаритные размеры станка:
3700×1710×1380 мм
Вес нетто:
4,3 т
