QK 1322
Описание

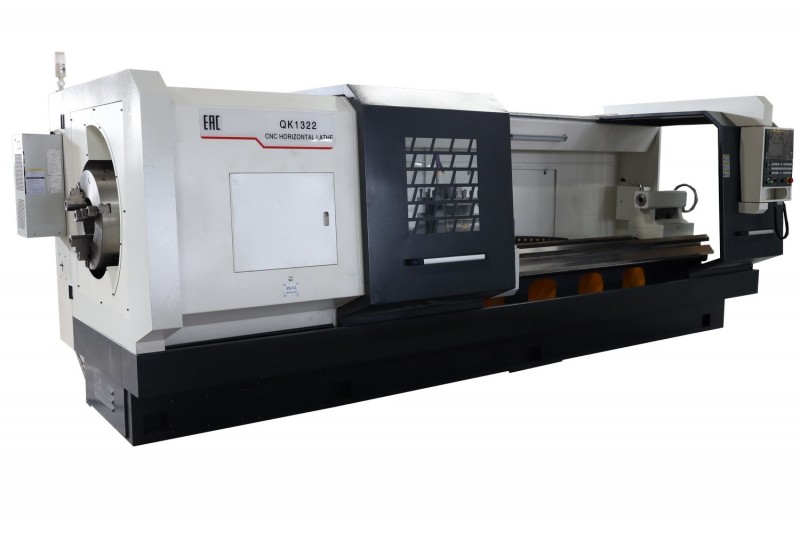

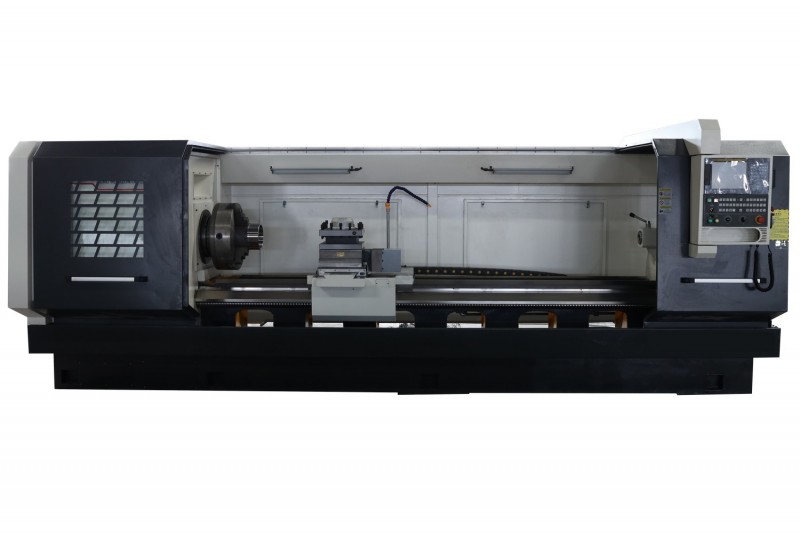

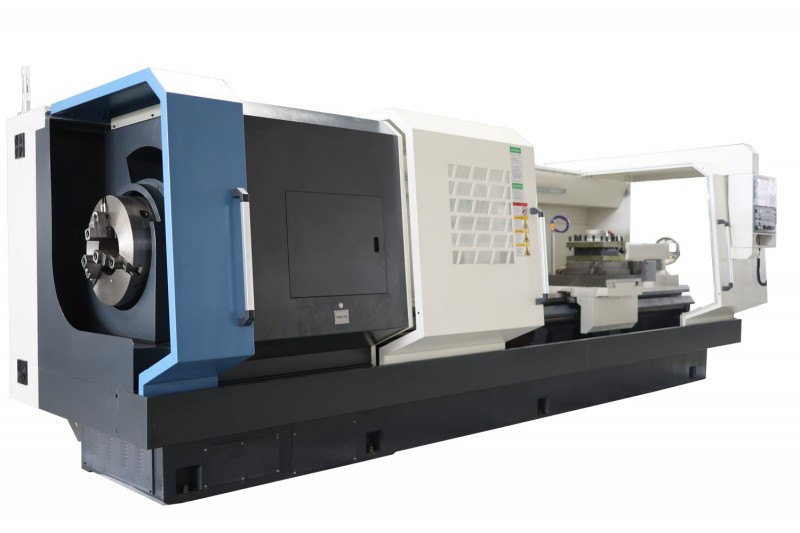

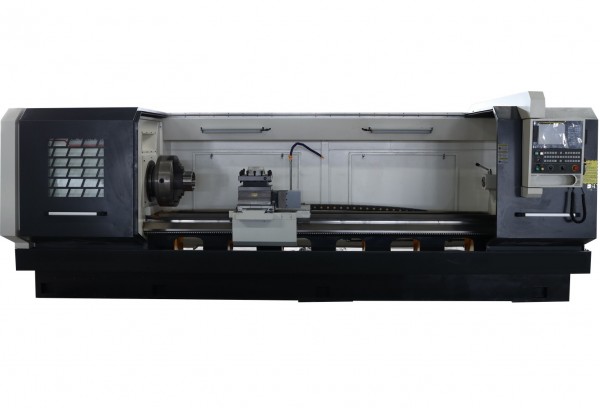

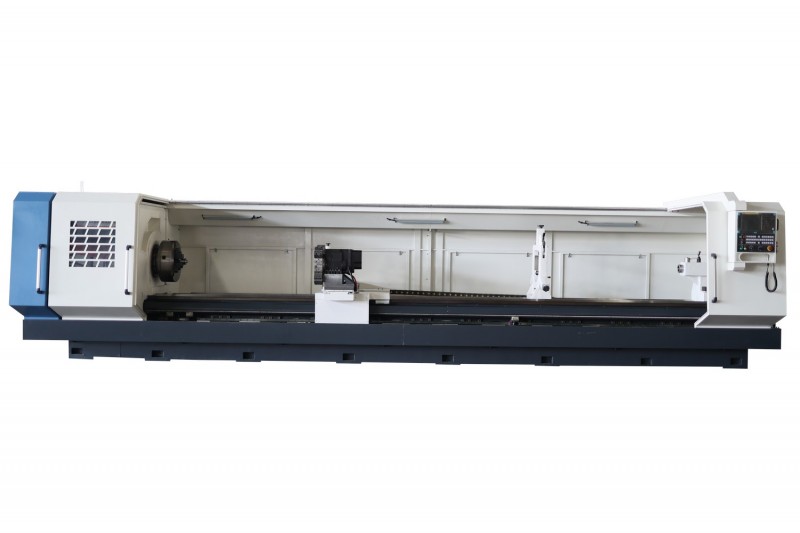

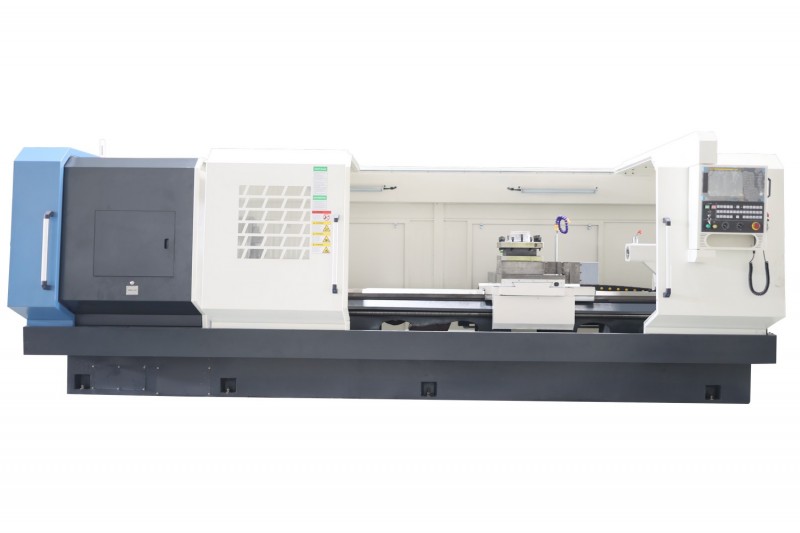

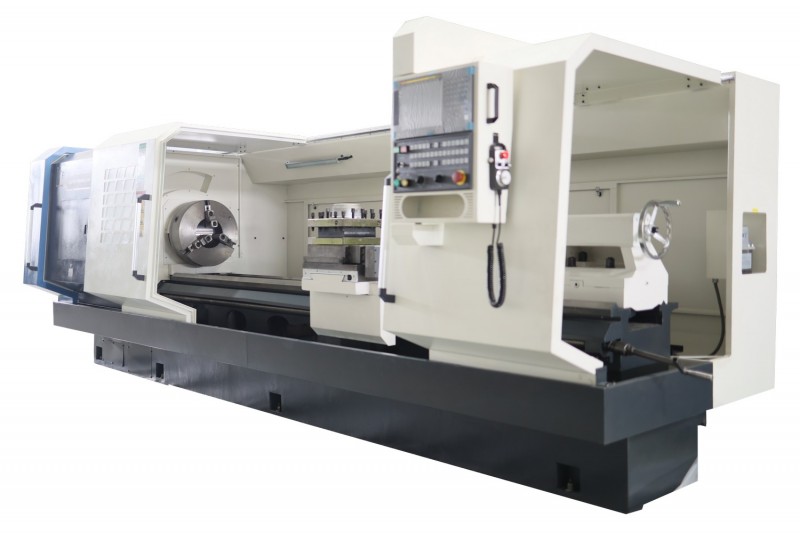

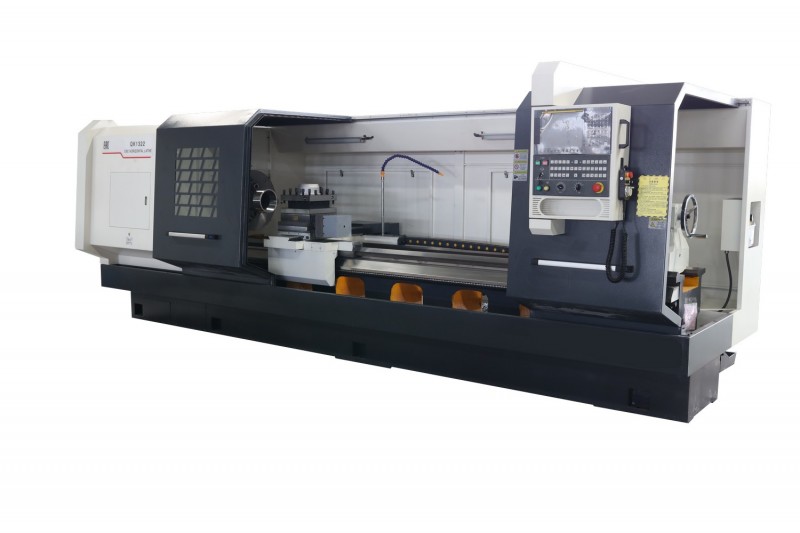

Трубонарезной токарный станок с ЧПУ QK1322
Стандартная комплектация:
- Система управления GSK980TC3;
- 3-кулачковый ручной двойной патрон;
- 4-позиционный электрический резцедержатель;
- Ручная задняя бабка;
- Полузакрытый металлический корпус.
Дополнительная комплектация:
- Система управления Siemens808D,Fanuc0i-TF,Syntec22TA;
- Гидравлический патрон или пневматический патрон;
- 6/8/12-позиционный электрический резцедержатель или сервопривод, гидравлическая и силовая револьверная головка;
- Гидравлическая/пневматическая задняя бабка;
- Конвейер стружки;
- Полностью закрытый металлический корпус.
Технические характеристики
Артикул:
QK 1322
Диапазон труб для нарезания резьбы:
φ50-220
Отверстие шпинделя :
225 мм
Высота центра шпинделя:
322 мм
Режим скорости шпинделя:
Две передачи, плавная регулировка
Максимальный ход X/Z:
X:350 Z:1250 мм
Диаметр пиноли задней бабки:
100 мм
Конус пиноли задней бабки:
Morse NO.5
Модель:
HAK21240
Количество инструментальных позиций револьверной головки:
Вертикальная четырехпозиционная
Размер инструм. магазина:
32х32 мм
Время смены инструмента:
2,6 с
Патрон трехкулачковый:
K11-500 three jaw chuck
Макс диаметр обрабатываемой детали над станиной:
670 мм
Макс диаметр обрабатываемой детали над суппортом:
370 мм
Мах длина обрабатываемой детали:
1500 мм
Ширина станины:
550 мм
Диапазон скоростей шпинделя:
Длина: 25-120 об/мин Высота 100-500 мм
Ход пиноли задней бабки:
250 мм
Точность позиционирования:
0.020 мм
Точность повторного позиционирования:
0.01 мм
Ускоренный ход X/Z:
4000/6000 мм/мин
Мощность двигателя шпинделя:
11 кВт
Габаритные размеры станка:
3800×1900×1900 мм
Вес нетто:
5.1 т
