TCK 850D
Описание

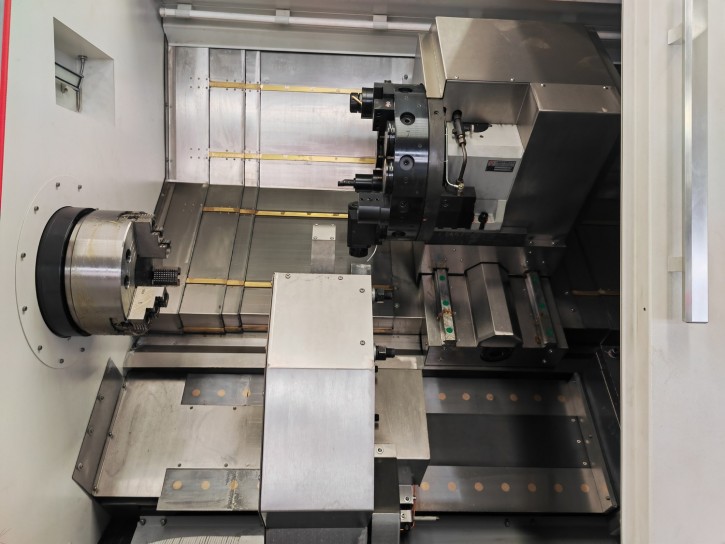

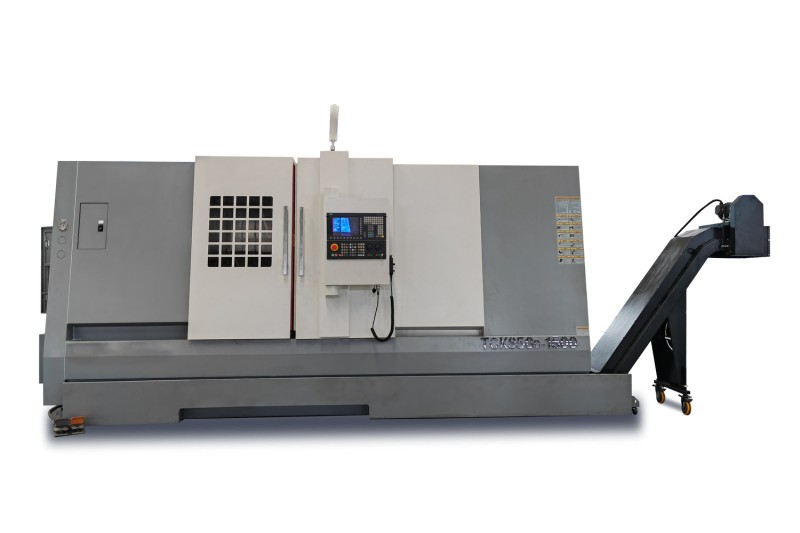

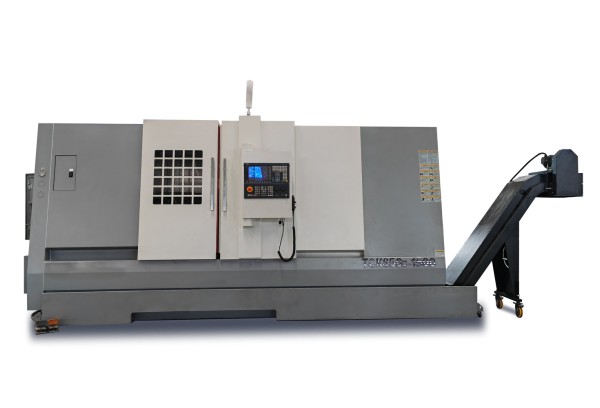

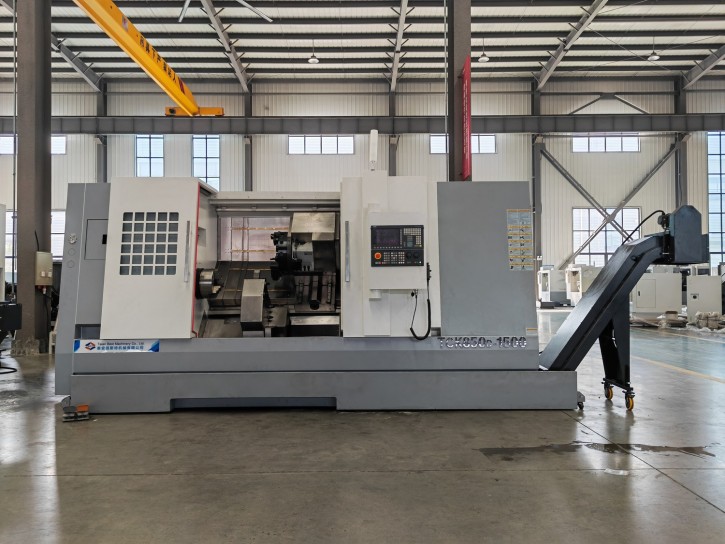

Токарный станок с ЧПУ с наклонной станиной TCK 850D
Стандартная комплектация:
- система управления GSK988TA;

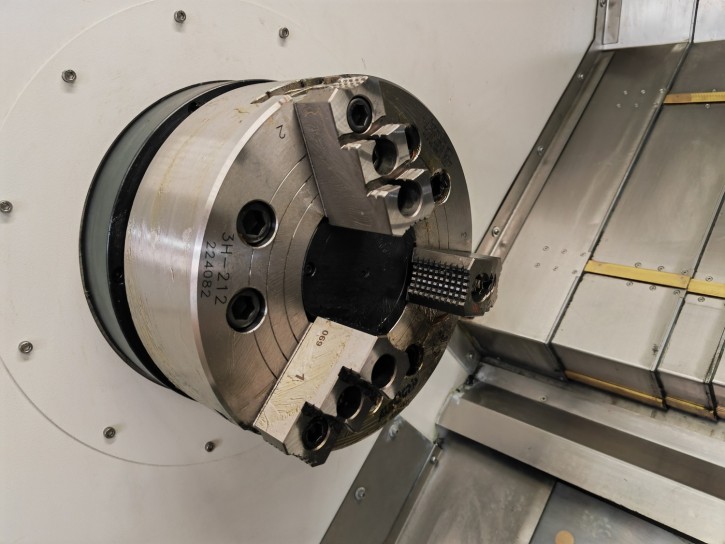

- 3-кулачковый 12-дюймовый гидравлический патрон и гидравлическая станция;

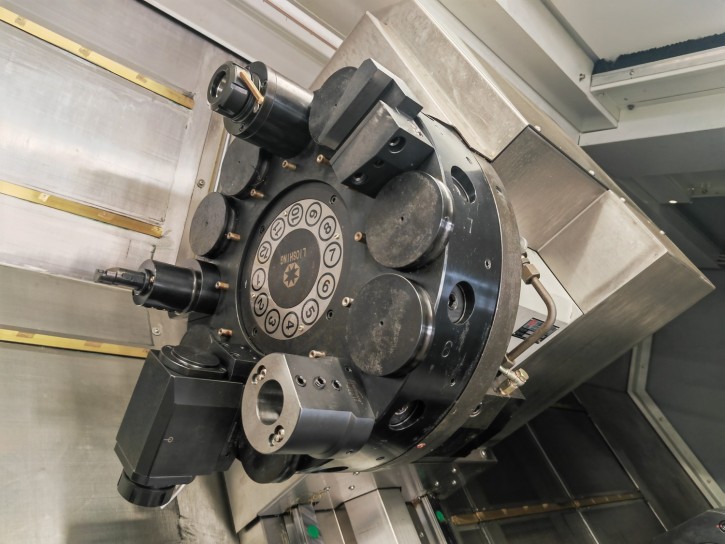

- 12-позиционная силовая револьверная головка VDI50;
- Гидравлическая задняя бабка.
Дополнительная комплектация:

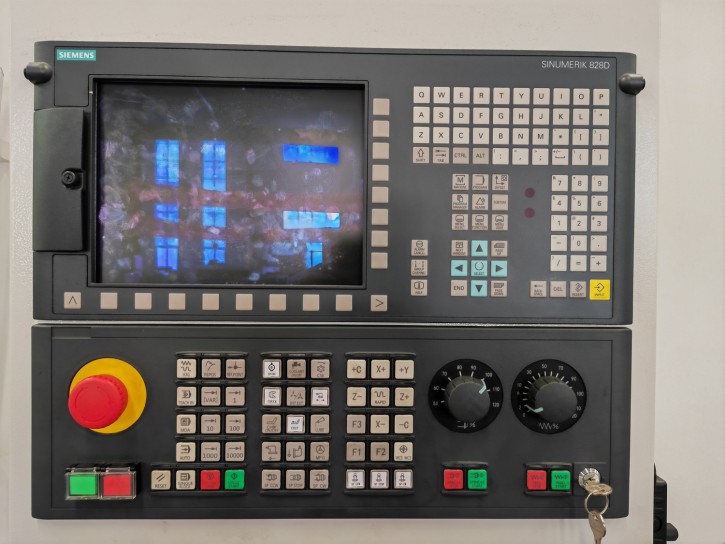

- Система управления Siemens828D,Fanuc0i-TF, Syntec22TA, Mitsubishi;
- 15-дюймовый полый гидравлический патрон;
- Конвейер для стружки;
- Автоматическая сервоподача;
- Улавливатель деталей;
- Неподвижный люнет;
- Центральный выпуск воды;
- Холодильник для охлаждения масла.
Технические характеристики
Макс. диаметр поворота над станиной:
850 мм
Максимальная длина обработки:
1500 мм
Максимальный диаметр обработки:
600 мм
Стандартный диаметр обработки:
550 мм
Проходной диаметр прутка через отверстие шпинделя :
90/106 мм
Мощность главного двигателя:
22 кВт
Стандартная турель:
12-станционная силовая турель
Револьверная головка выбирает ближайший инструмент:
да
Загрузочный диск:
500 (включает патрон) кг
Загрузочный вал:
1000 (включает патрон) кг
Серия скорости шпинделя:
Бесступенчатый
Конус шпинделя:
A2-11
Диаметр отверстия шпинделя:
106/120 мм
Диапазон скоростей шпинделя:
30～1200 об/мин
Ход пиноли задней бабки:
1500 мм
Конус втулки задней бабки:
MT6
Перемещение по оси X:
385 мм
Перемещение по оси Z:
1700 мм
Диаметр задней бабки:
110 мм
Габаритные размеры станка:
4780×2375×2235 мм
Вес нетто:
9000 кг
