TCK 56
Описание

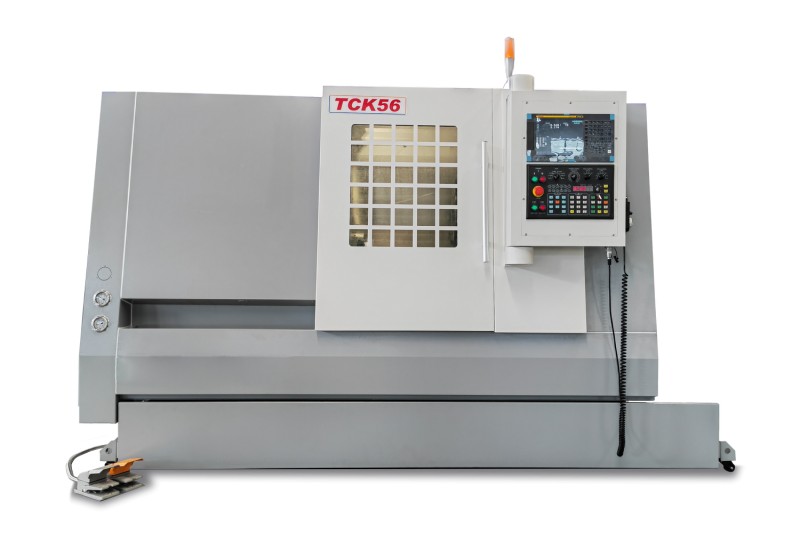

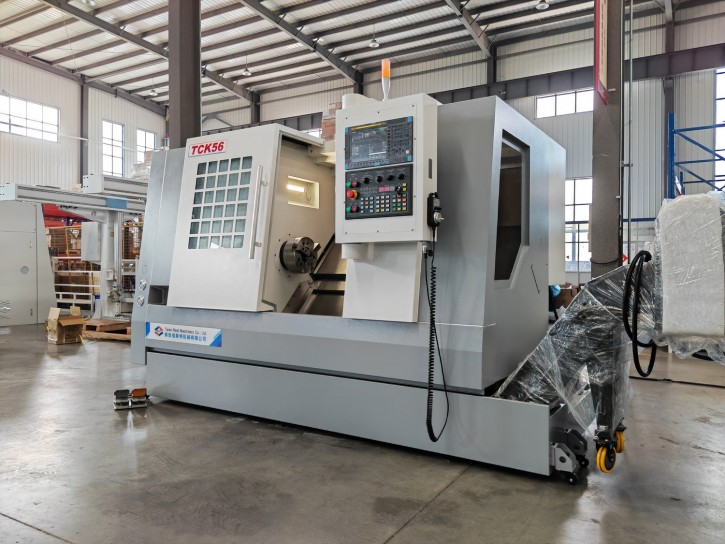

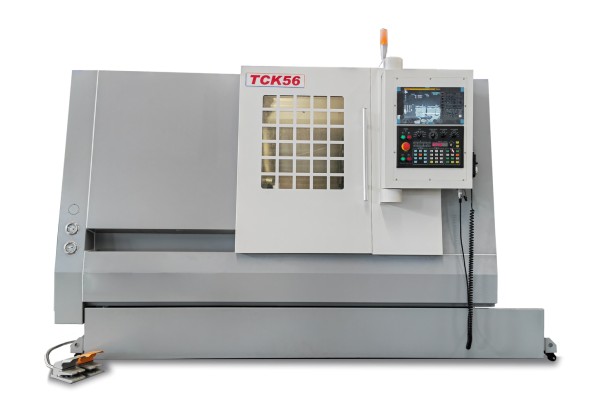

Токарный станок с ЧПУ с наклонной станиной TCK56
Стандартная комплектация:
- Система управления GSK988TA;

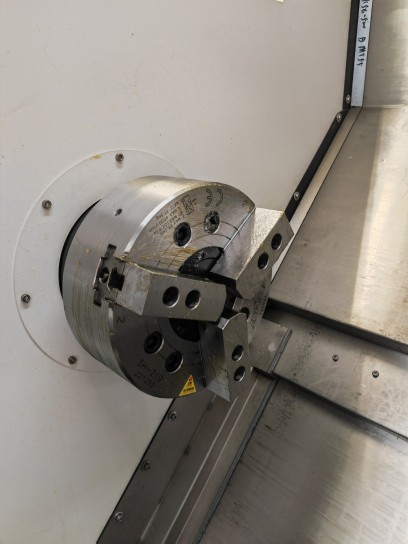

- 3-кулачковый 8-дюймовый гидравлический патрон и гидравлическая станция;

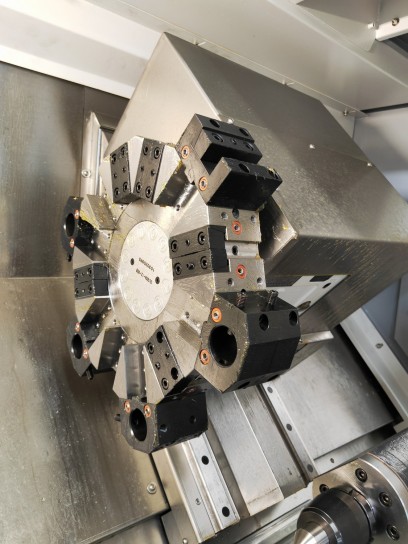

- 8-позиционная серво-револьверная головка;
- Гидравлическая задняя бабка;
Дополнительная комплектация:

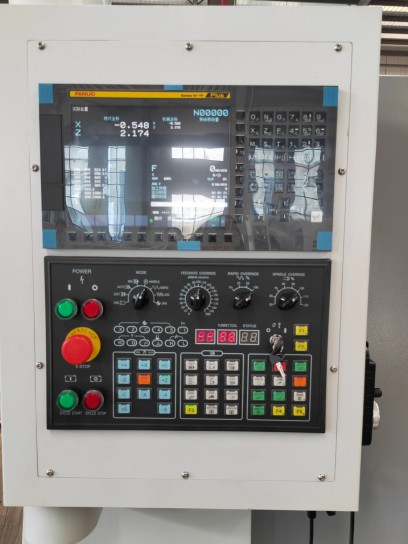

- Система управления Siemens808D,Fanuc0i-TF, Syntec22TA, Mitsubishi;
- 10-дюймовый полый гидравлический патрон;
- 12-позиционная гидравлическая/серво-револьверная головка;
- Конвейер для стружки;
- Автоматическая сервоподача;
- Улавливатель деталей.
Технические характеристики
Макс. диаметр поворота над станиной:
560 мм
Максимальная длина обработки:
500 мм
Максимальный диаметр обработки:
350 мм
Стандартный диаметр обработки:
280 мм
Проходной диаметр прутка через отверстие шпинделя :
50 мм
Мощность главного двигателя:
11/15 кВт
Скорость ускоренной подачи по оси X:
30 м/мин
Скорость ускоренной подачи по оси Z:
30 м/мин
Перемещение втулки задней бабки:
100 мм
Размер режущего инструмента:
25×25 мм
Диаметр расточного инструмента:
Ф40/Ф32/Ф25/Ф20
ATC выбор ближайшего инструмента:
есть
Конус шпинделя:
A2-6
Диаметр отверстия шпинделя:
65 мм
Диапазон скоростей шпинделя:
50～4500 об/мин
Конус втулки задней бабки:
MT5
Перемещение центра задней бабки:
450 мм
Перемещение по оси X:
200 мм
Перемещение по оси Z:
550 мм
Габаритные размеры станка:
2800×1900×2000 мм
Вес нетто:
3600 кг
